未曾有の大惨事に混乱・困窮される人々のためのささやかな支援に、おいらの作るロケットストーブがどれほどの意味があるのかなど解らない。

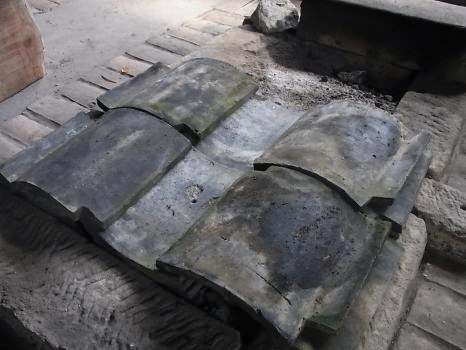

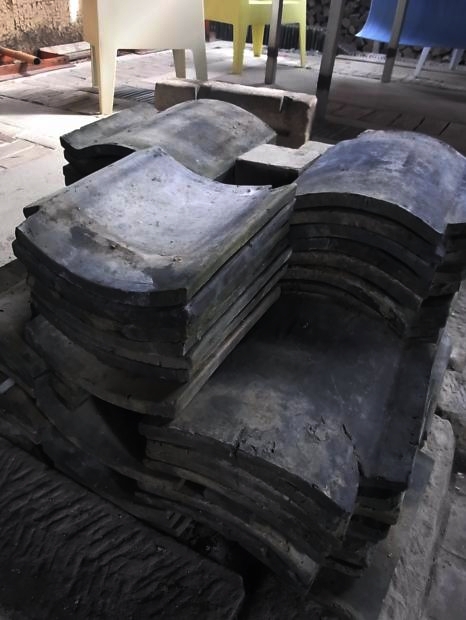

しかも、役に立つことがあっても、物資搬入のための道路網の寸断や物流システムの崩壊を考えれば、「もの」を送る以前にするべきことがあるように感じられ、これにどうすべきかを考えてみた。つまり、災害の現地におられる人々に即効性をもって役に立つと思われる知恵とはなんだろうと…。 これに出来ることなど多くはない。だが、とりあえず、災害の現場に容易に手に入りそうなものを使ってロケットストーブを作ることが出来れば、多少は健全な調理や暖をとる環境を取り戻すことが可能なのではないかと…。 こういう大きな災害がなければ、われわれは、言うなればそれぞれが「我が家」ならではの食の環境を中心に家族としてあるのだろう。そして、そこにこそ、それぞれの自律した暮らしや生き方や、子どもたちの育ちがあるのだと考える。 つまり、そうしたことからこの未曾有の大災害の長くなるだろう復興を思えば、その自律を支える「我が家」ならでは「健康な家族」の関係や「食」の環境を大切にしていただきたいと思うのだ。 選んだ素材は、つまり瓦。たぶん被災された環境でも容易に手に入るだろうし、子どもたちでも手にすることが可能な重量や規格化された形と、燃焼環境での耐熱性を考えれば、これが最良だろうと思われたからだ。。 だからと言って難しいことなど一つもない。ただ、ロケットストーブの原理やその構造を理解して、丁寧に積み重ねる程度でことは済む。 だけに、これがすぐに役立つことがなくとも、あたまのすみに置いていただければと思うのだ。 さて、具体的な作業を進めながらその原理や構造を説明したい。 そして、まずは炉床を作る。ちなみにここでは焚き火小屋の炉の中にロケットストーブを作っているので、すこし高さが低い。出来たらブロックなどを敷き並べて十センチぐらい高くしたほうが使いやすいと思う。 ![]() 次が、その燃焼室を作るためにサイドに瓦を一枚づつ裏返して積むための下地を作る。だが、ここであまり難しく考える必要はない。つまり動かないレベルで…。 ![]() と言うことで、その下地の上に裏返して伏せた瓦を並べる。 ![]() そして、その上に焚口の燃料を置くための床を作る。つまり、現在、手で持った瓦の下には左右の瓦一枚分の隙間が生まれている。じつは、その一枚分の隙間が「燃焼のための吸気口」になる。 ![]() さて、ここからが実際に燃料を入れる焚口の構造を作る作業だ。前に手で持った瓦のサイドに焚口の左右の壁を積み上げていくために、出来れば瓦を縦に割ったものを敷いて下地を作る。 ![]() 次は、その下地の上に5・6枚程度の瓦を、吸気口の幅に揃えるように積み上げて…。 ![]() それを後ろ側から見るとこんな感じ。左右の高さが揃えばあまり細かいことは気にしないでも大丈夫。 ![]() そして、もう一度前に回って、今度は燃焼室の上の部分を写真のように積む。 ![]() 後ろにまわってそれを見るとこんな感じ…。じつは、これは燃焼室内の炎の流れをスムースにするための処置。ここを直角にすると、「カルマン渦」という流体に特有の障害が発生するからだ。まあ、しかし、瓦を積んだぐらいでは大きな変化はないが、一応、構造原理の理解のために…。 ![]() さて、これまでの作業で一応燃焼室の構造が出来たので、今度はヒートライザーの作業に入る。ちなみにこれまではそのサイドの壁を積むのに赤い煉瓦をスケール代わりに使っていたが、これをここではたまたま手元にあった耐火レンガに変えている。しかし、なにも耐火レンガなどをわざわざ使う必要などはない。赤い煉瓦をそのまま使ってもよいし、煉瓦がなければ泥でも練って、上から見たヒートライザーの直径が十センチぐらいになるように塗り上げても良いと思う。 ![]() そして、その(ここでは)耐火レンガの高さに合わせて左右の瓦を積む。ちなみに当然、この瓦の高さがヒートライザーの高さになるが、じつはこのヒートライザーの高さが適度に高い方が吸気の引きが良くなり、燃焼も安定することを理解して置きたい。 ![]() と言うことで、ほぼ形になったところで燃料を入れて鍋を置いてみた。 ![]() そして、火を入れてみると、炎が普通の焚き火に比べて高く吹き上がっているのが解ると思う。つまり、これがヒートライザーの効果であり、少ない燃料を効率よく焚くことを可能にするロケットストーブならではの燃焼の成果なのだ。 ![]() いま一度鍋を載せてみる。つまり実際の調理をしてみた。 ![]() 後ろ側から…。ちなみに、煙がまったく出ていないことが解るだろうか。つまりヒートライザー内部が高温になり完全燃焼にちかい状況が生まれ、煙がまったく出なくなる。 ![]() そして、実際に焚いた燃料は写真のように庭木の選定で出た小枝や枯れた竹などだ。つまり、この程度のもので十分に調理が可能になるのだ。 ![]() さながらプロパンガスの炎のように鍋の底から炎がサイドに吹き上がる。 ![]() ちなみに、調理したのは青魚と根菜の炊き物なのだが、こうした時間のかかるものの調理がまったくストレスなど感じずに出来るはず。 ![]() と言うことで、古瓦を使ってサバイバルな環境で十分使用が可能なロケットストーブを作ってみた。しかし、じつは、このストーブの使い勝手のよさはこの程度に止まらない。つまり、ここにあげた簡易オーブンなどを使えば、パンが焼けたり…。 ![]() また、じつは、この瓦を積んだロケットストーブを作ってみて気づいたことなのだが、これを長い時間焚き続けると積み上げた瓦自体がそれなりに温まる。つまり、カッヘルオーフェンのようにじんわりと暖かい暖がとれるのだ。 しかし、まあ、これはかまどなどの構造を思えば当たり前のことだが…。 ともあれ、ロケットストーブに特筆して置くべきは、この瓦を積んだ程度のものでも燃焼が安定すればほとんど煙が出ないという所だろうか。 たぶん、はじめて目にする人はそこに驚くに違いない。また使う人も、煙が目にしみるなどの辛い思いをしないで済むと思う。 と言うことで、瓦さえ手に入れば、ものの30分程度で作れてしまうロケットストーブを出来れば大勢の人に便利に使ってほしい。。
by nature21-plus
| 2011-03-12 15:29
| ロケットストーブ
|
